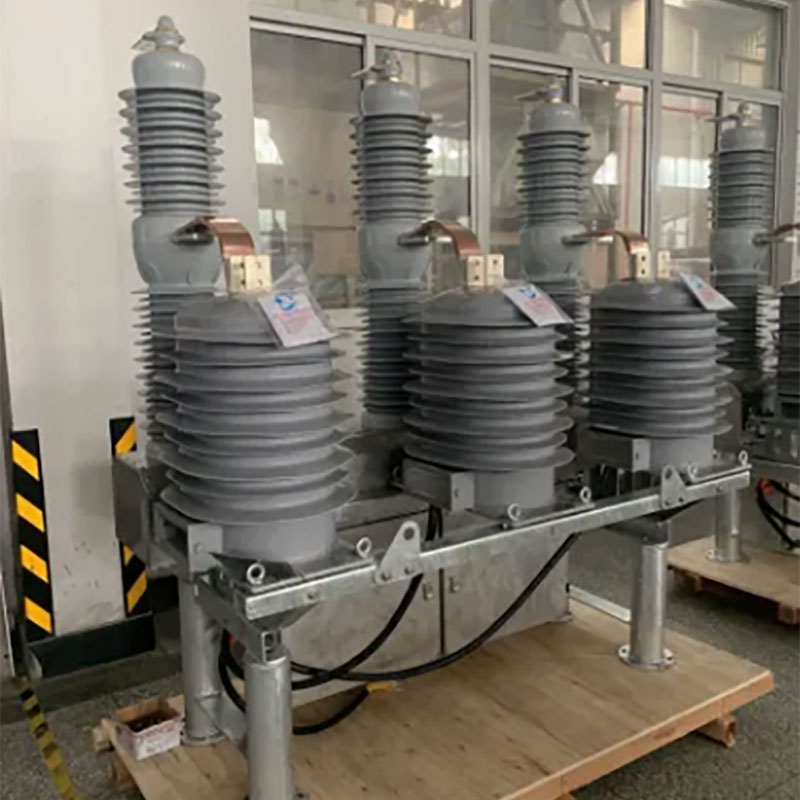

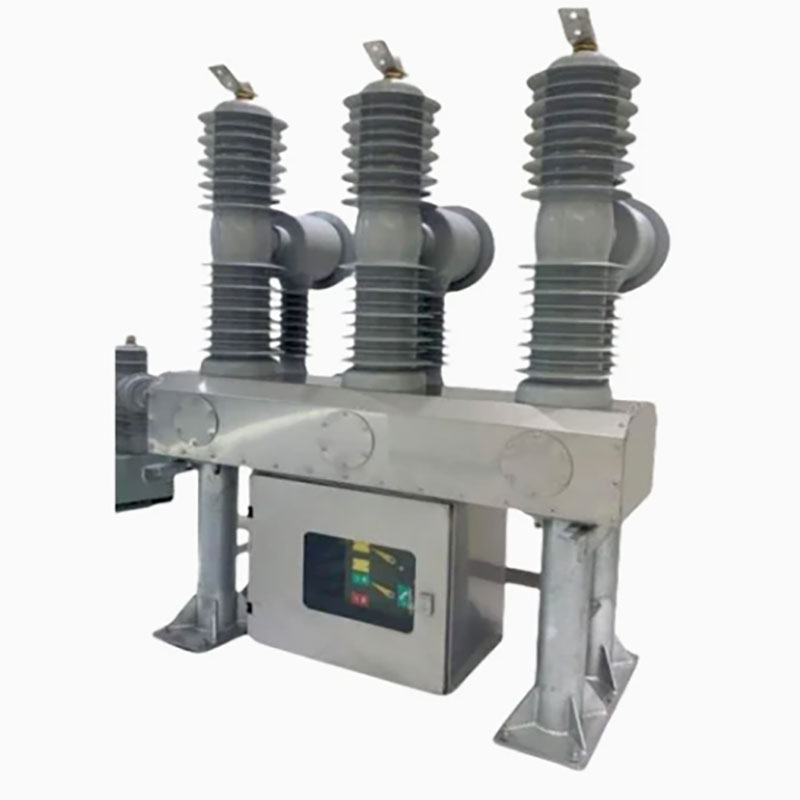

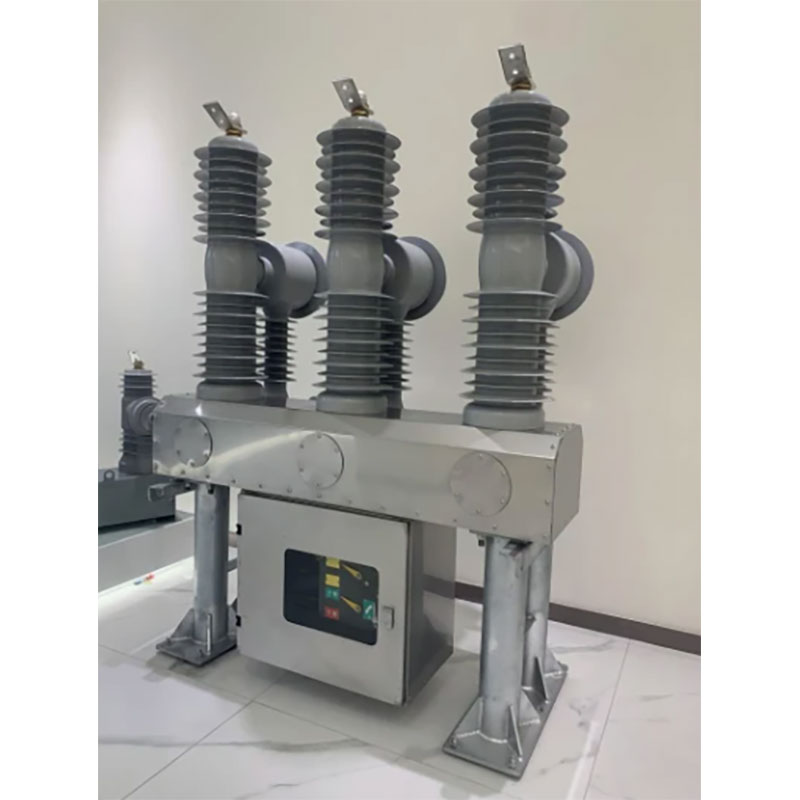

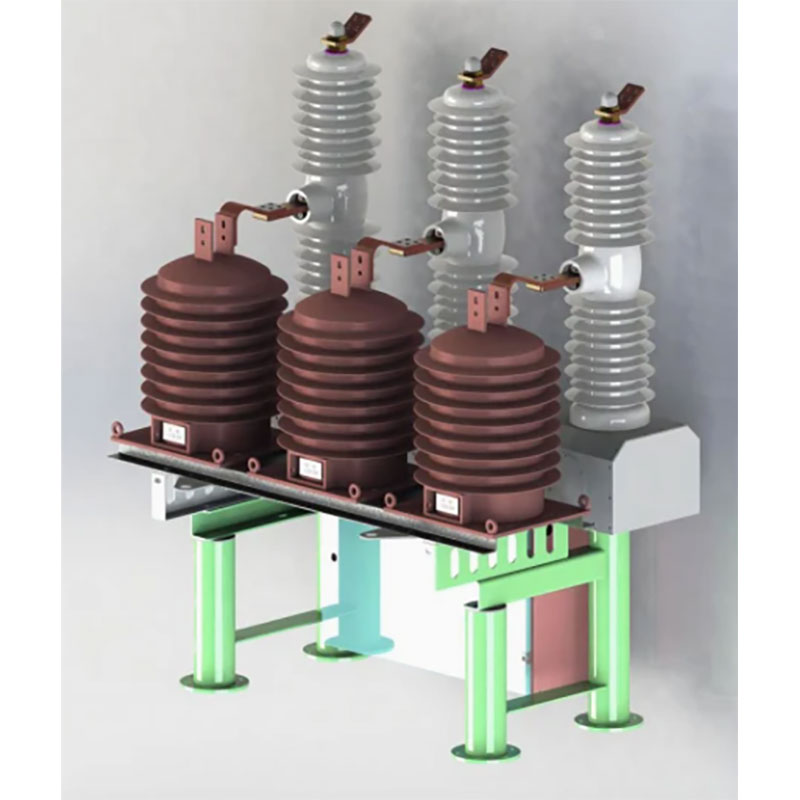

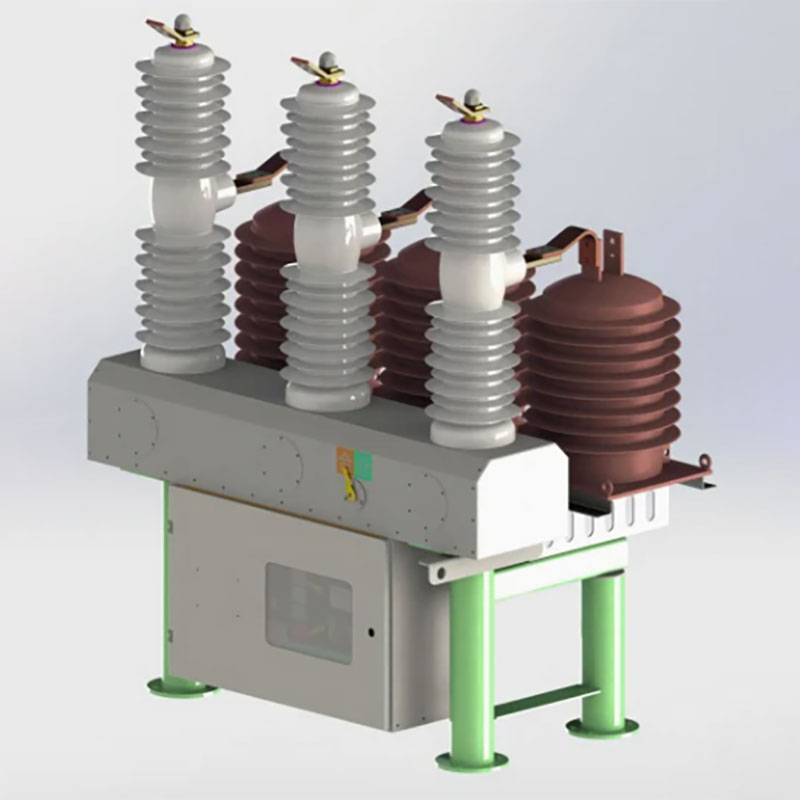

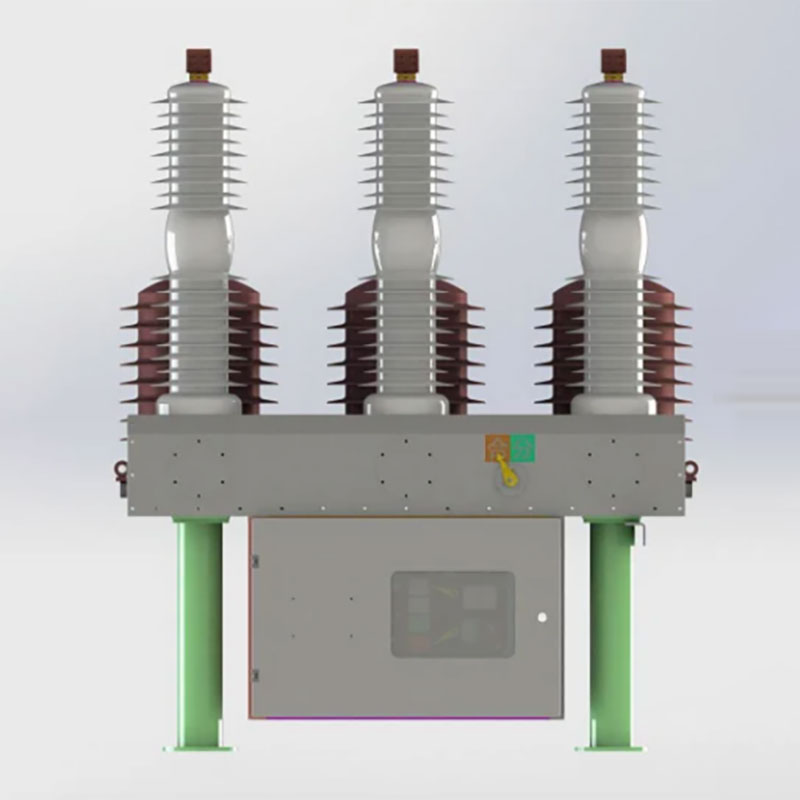

Välistingimuste kaitselüliti

Dahu Electricu toodetud välivaakumkaitselüliti on 40,5 kV ja sagedusega nimiväline jaotusüksus, mis on kohaldatav alajaama söödaküljele ning tööstus- ja kaevandusettevõttele, mis vajavad üldist kaitset, kontrolli ja sagedast toimimist.

Saada päring

Tootekirjeldus

Kaitselüliti põhiosas on vaakum väljasuremine, lihtne struktuur, võimas katkestusvõime ja pikk kasutusaeg. Poola on valmistatud epoksüvaigu / silikoonkummi komposiitisolaatorist, õli ja SF6 -gaasist, see tahke isoleeritud vaakumkaitselüliti on loodud osavalt sõbralikult.

Pärast komposiitisolatsioonistruktuuri kasutamist vastab välivaakumi kaitselüliti õhukauguse ja pugemise kauguse nõuetele normaalsetes töötingimustes ning vähendab tõhusalt kaitselüliti mahtu, peamine juhtiv silmuse vaakum katkestaja ning dünaamiline ja staatiline juhtiv ühendus isoleerivasse silindrisse, nii et faas on ainult 300 mm. Peamised vooluringi elektriühendused on kõik fikseeritud ühendused, millel on kõrge usaldusväärsus.

Toote üksikasjad

Modulaarne mehhanism

Modulaarse mehhanismi kujundamine, kõrgelt standardiseeritud struktuur;

Mehhanismi on lihtne kokku panna / lahti võtta ja seda on lihtne hooldada;

Kõrge usaldusväärsus, kus on väiksema arvu osi

Integreeritud laadimiskäepide, muudab toimingu mugavaks ja lihtsaks

Potti tüüpi poolus

Keskkonnasõbralik isoleeriv materjal, PA66 pakub kerget, kõrge dielektrilist jõudlust;

Taaskasutatav ja lihtne kõrvaldamine pärast toote elutsüklit;

Kuluefektiivne ja usaldusväärne;

Vaakumkaitselüliti

Vastab täielikult IEC ja GB standardite nõuetele;

Täielik blokeerimine, äraöömine ja ohutuse tagamine;

Moodulkujundus, lühendatud tarneaeg;

Väike ava tagasilöög ja suurepärane esinemine;

Jõudluse eelis

Toode on varustatud bistabiilse püsiv magneti töömehhanismiga, mehhanism on püsiv magnetiga varustatud püsiva magneti abil, et pakkuda hoidmisjõudu, nii et lüliti säilitatakse avatud ja suletud olekus, võrreldes tavalise vedru töömehhanismiga, mehaaniliste osade arv väheneb, mehaaniline käigukahelik on lühendatud, nii et lüliti eluiga on oluline.

Peamine tehniline spetsifikatsioon

Tehnilised parameetrid
Mitte	Ese			Ühik	Väärtustama
1	Hinnatud pinge			kv	40.5
2	Hinnatud isolatsioon Tase (merepinnast: 1000m)	1 min võimsus sagedus taluma pinge	Kuivkatse		95
			Märg test (maa väljastpoolt isolatsioon)		85
		Välk impulss talub pinge (tipp) 1,2/50us			200
3	Hinnatud vool			A	1600/2500
4	Hinnatud sagedus			Hz	50/60
5	Ninde lühise purunemisvool			selle	31.5
6	Hinnatud tööjärjestus			O-0.3S-CO-180S- CO-180S-C
7	Hindatud lühise voolu voolu purunemisajad			ajad	20
8	Nimetatud lühise sulguv vool (tipp)			selle	80
9	Hindatud tipptasemel voolu				50
10	Lühikese aja jooksul vastu pidada				31.5
11	Täielikult purunemisaeg			S	<0,125
12	Ninde lühise kestus				4
13	Mehaaniline elu			ajad	10000
14	Hindatud tööpinge ja lisaahel on hinnatud pinge			V	110/220

Kaitselüliti mehaanilised iseloomulikud parameetrid

Mitte	Ese	Ühik	Väärtustama
1	Kontaktkontroll	mm	18 ± 1
2	Kontakt Overtravel	mm	6 ± 1
3	Avamiskiirus	M/s	1,6 ± 0,2
4	Sulgemiskiirus	M/s	0,8 ± 0,2
5	Kolmefaasilise avamise ja sulgemise samaaegsus	MS	≤2
6	Faasikaugus	mm	680 ± 2
7	Võtke ühendust põrkeaega	MS	≤3
8	Iga faasi juhtiv vooluahela takistus	beebi	≤60
9	Sulgemisaeg	MS	25 ~ 60
10	Avaaeg	MS	20 ~ 50
11	Energiasalvestusmootori nimivõimsuse sagedus	W	110
12	Energy Storae mootori nimiväärtus	V	220
13	Max./min.motoorne pinge		120%/80%
14	Hinnatud tööpinge sulgemine		220
15	Max./min. Tööpinge sulgemine		120%/80%
16	Hinnatud avamispinge		220
17	Max./min. Tööpinge avamine		120%/65%

Töömehhanismi tehnilised parameetrid
Mitte	Ese		Ühik	Väärtustama
1	Hinnatud tööpinge	Trippar	V	AC220
		Sulgemine		AC220
2	Hinnatud takistus	Trippar	Ω	56
		Sulgemine		56
3	Nimetatud väljundvõimsuse sagedus	Trippar	W	320
		Sulgemine
4	Energiahoidla mootori võimsuse sagedus			110
5	Mootori energiasalvestuse nimiväärtus		V	AC220
6	Energia salvestamise aeg		S	≤10
