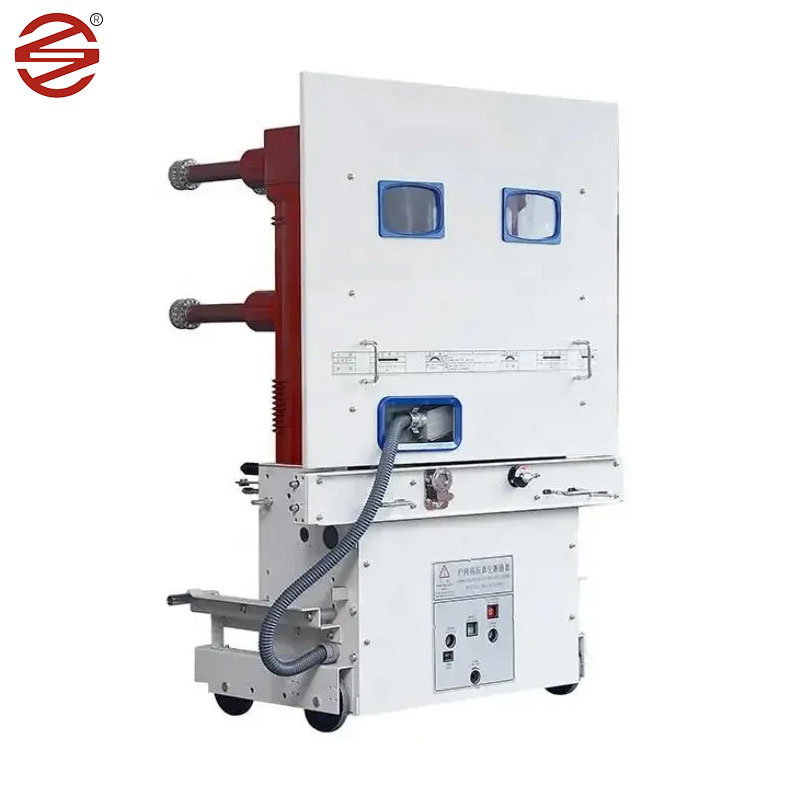

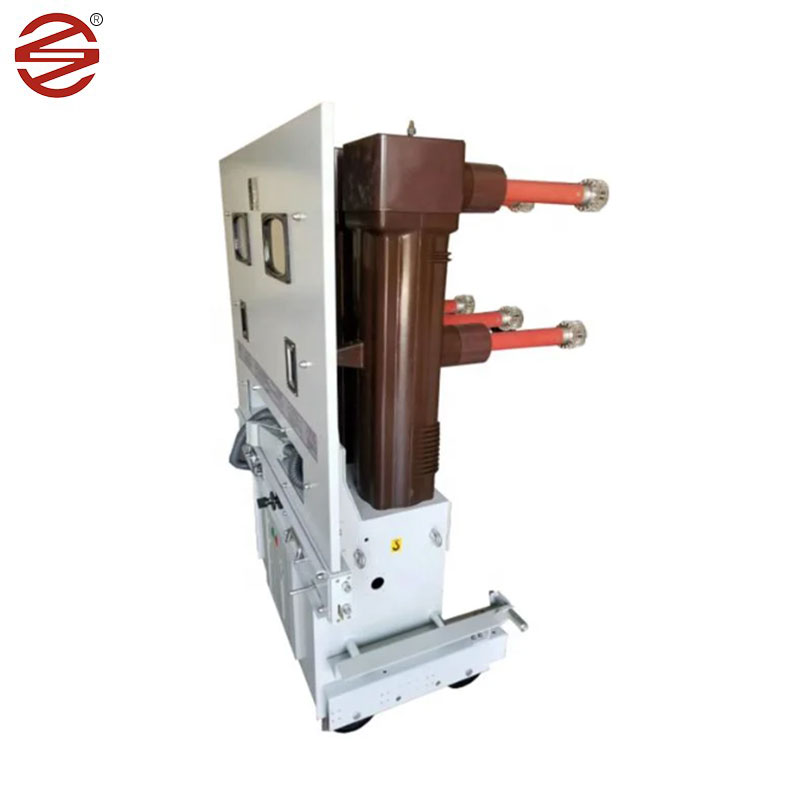

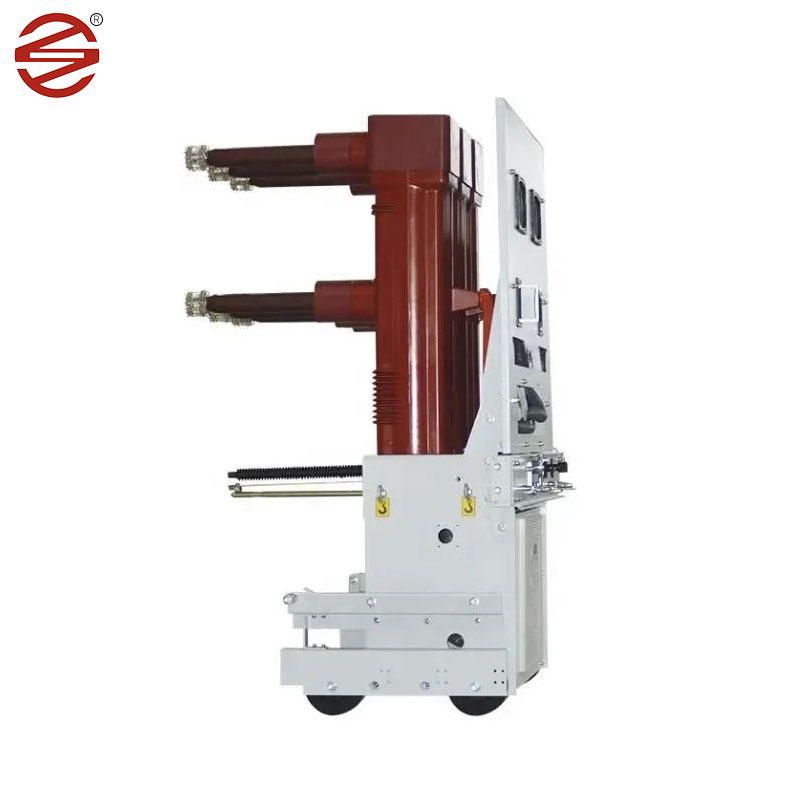

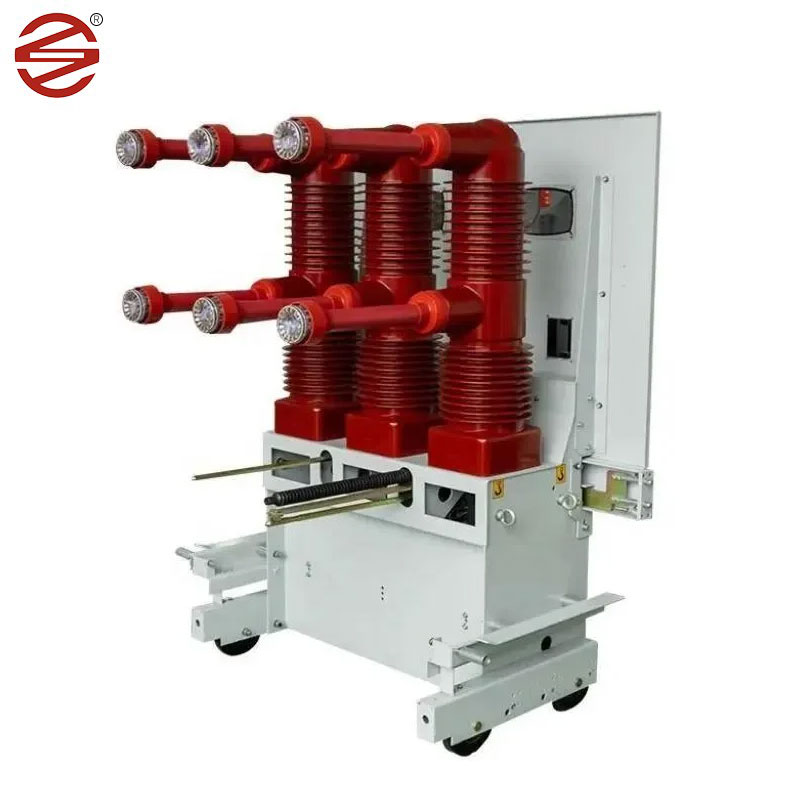

40,5kV vaakumkaitselüliti

Dahu Electricu toodetud 40,5kV vaakumkaitselüliti sobib kolmefaasiliseks vahelduvvooluks 50Hz, 40,5kV süsteemi. Seda saab kasutada tööstus- ja kaevandusfirmade, elektrijaamade ja alajaamade jaoks, kui lülituskoormusvoolu, ülekoormusvoolu rikke voolu ja sobib sagedasteks töökohtadeks. See kaitselüliti võtab vastu üles ja alla paigutuse struktuuri, mis vähendab tõhusalt kaitselüliti sügavust. Ja võtke kasutusele komposiitisolatsiooni struktuur, kolmefaasiline kaare kustutamiskamber ja sellega seotud laetud keha, mis on eraldatud kolme sõltumatu epoksüvaigu isolatsiooni kestaga.

Saada päring

Tootekirjeldus

Pärast komposiitisolatsioonistruktuuri kasutamist vastab 40,5 kV vaakumkaitselüliti õhukauguse ja pugemise kauguse nõuetele normaalsetes töötingimustes ning vähendab tõhusalt kaitselüliti mahtu, peamine juhtiv silmuse vaakumi katkestaja ja dünaamiline ja staatiline juhtiv ühendus on isoleerivasse silindrisse paigaldatud, nii et faas on ainult 300 mm. Peamised vooluringi elektriühendused on kõik fikseeritud ühendused, millel on kõrge usaldusväärsus.

Toote üksikasjad

Modulaarne mehhanism

Modulaarse mehhanismi kujundamine, kõrgelt standardiseeritud struktuur;

Mehhanismi on lihtne kokku panna / lahti võtta ja seda on lihtne hooldada;

Kõrge usaldusväärsus, kus on väiksema arvu osi

Integreeritud laadimiskäepide, muudab toimingu mugavaks ja lihtsaks

Potti tüüpi poolus

Keskkonnasõbralik isoleeriv materjal, PA66 pakub kerget, kõrge dielektrilist jõudlust;

Taaskasutatav ja lihtne kõrvaldamine pärast toote elutsüklit;

Kuluefektiivne ja usaldusväärne;

Vaakumkaitselüliti

Vastab täielikult IEC ja GB standardite nõuetele;

Täielik blokeerimine, äraöömine ja ohutuse tagamine;

Moodulkujundus, lühendatud tarneaeg;

Väike ava tagasilöög ja suurepärane esinemine;

Jõudluse eelis

Toode on varustatud bistabiilse püsiv magneti töömehhanismiga, mehhanism on püsiv magnetiga varustatud püsiva magneti abil, et pakkuda hoidmisjõudu, nii et lüliti säilitatakse avatud ja suletud olekus, võrreldes tavalise vedru töömehhanismiga, mehaaniliste osade arv väheneb, mehaaniline käigukahelik on lühendatud, nii et lüliti eluiga on oluline.

Peamine tehniline spetsifikatsioon

projekt		ühik	Parameeter
Hinnatud pinge		kv	40.5
Hinnatud vool		A	1250		1600	2000、2500
Ninde lühise purunemisvool		selle	25	31.5	25	31.5
Dünaamiline stabiilne vool (tippväärtus)		selle	63	80	63	80
4S termiline stabiilne vool		selle	25	31.5	25	31.5
Nimetatud lühise tegemise vool (tippväärtus)		selle	63	80	63	80
Lühise voolu nimivooluaegade purustamine		Ajad	20
Hinnatud tööjärjestus			O-0.3 S-CO-180 S-CO
Hinnatud isolatsioon tasand	1min võimsuse sagedus talub pinget	kv	95
	Välk -impulss talub pinget (tippväärtus)		185
Mehaaniline elu		Ajad	10000
Hinnatud ühe kondensaatori panga avamine ja praegune		A	630
Hinnatud kondensaatori panga praegune		A	400
Energiahoidlaga mootoriga pinge		V	AC 、 DC: 110; 220
Energiahoidla nimivõimsus		W	≤230
Energiahoidla energiahoidla aeg		S	≤15
Sulgemise ja avamismähise nimiväärtus		V	DC: 110; 220
Nimiväärtus sulgemise ja avamähise vool		A	1,05 (110 V) 0,96 (220 V)
Kontaktide avamine		mm	20 ± 2
Kontaktkäik		mm	7,5 ± 1,5
Erinevate perioodide kolmefaasiline kombinatsioon		MS	≤2
Kontaktide sulgemise aeg		MS	≤3
Peamise vooluringi takistus (välja arvatud seinakontakt)		beebi	≤40
