Miks on pingetrafod elektrisüsteemide jaoks olulised?

Elektrisüsteemides on esmatähtis täpne mõõtmine ja ohutu töö. Olgu see avalikes elektrivõrkudes, tööstusparkides või ärirajatistes, pingetasemete täpne jälgimine on hädavajalik.Pingetrafod, tuntud ka kui potentsiaalsed trafod (PT), mängivad selles protsessis olulist rolli.Zhejiang Dahu Electric Co., Ltd.on mainekas professionaalne tootja, kes on pühendunud kvaliteetsete pingetrafode projekteerimisele ja tootmisele vahemikus 0,5 kV kuni 35 kV. Yueqingi linnas Xiangyangi tööstustsoonis asuv Dahu Electric kasutab oma soodsat geograafilist asukohta, arenenud tehnoloogiat ja ranget kvaliteedijuhtimissüsteemi, et pakkuda usaldusväärseid, tõhusaid ja vastupidavaid tooteid.

Pingetrafode mõistmine

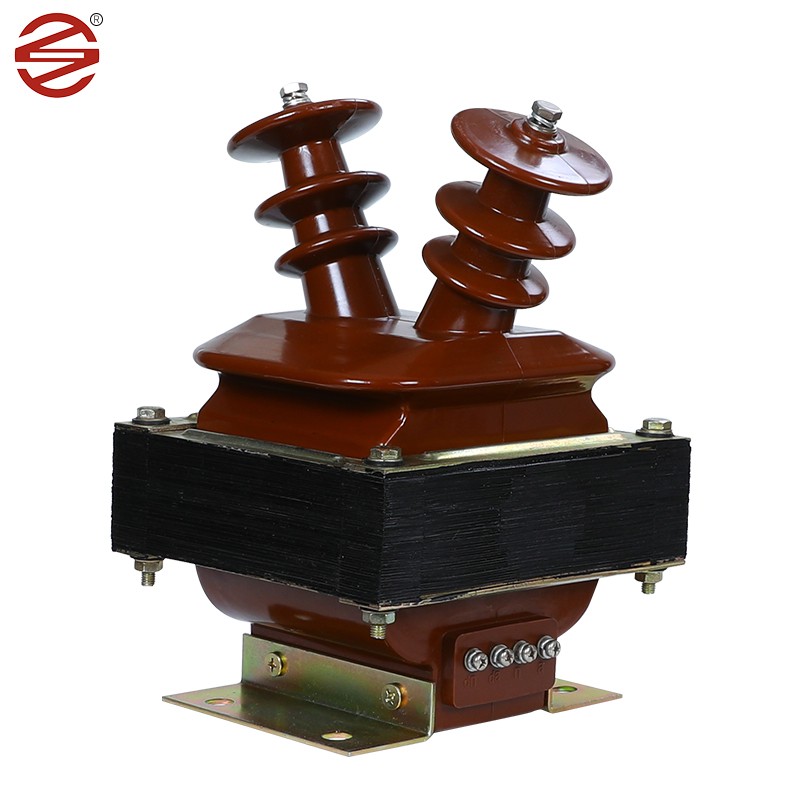

A pingetrafoon instrumenditrafo, mis on loodud kõrgepinge primaarpinge vähendamiseks standardiseeritud, madalamaks ja ohutumaks sekundaarpingeks. See sekundaarpinge on tavaliselt 110 V või 120 V, mida saab hõlpsasti ja ohutult käsitseda mõõteriistade, kaitsereleede ja energiaarvestite abil. Pingetrafo põhifunktsioon ei ole jõuülekanne, vaid kõrgepinge lainekujude täpne esitus mõõtmiseks ja kaitseks. Eraldades mõõte- ja juhtimisahela kõrgepingeliinidest, tagavad pingetrafod personali ja seadmete ohutuse.

Pingetrafode peamised rakendused

Elektrienergia mõõtmine: mõõdab täpselt elektritarbimist arveldamiseks ja jälgimiseks kommunaal- ja tööstusrakendustes.

Süsteemi kaitse: annab pingesignaale kaitsereleedele, et käivitada kaitselülitid selliste rikete korral nagu ülepinge, alapinge või maandusrikked.

Toitekvaliteedi jälgimine: jälgib pingetaset, pinge langusi, paisumist ja harmoonilisi moonutusi toitesüsteemides.

Generaatori sünkroniseerimine: tagab õige sünkroniseerimise generaatorite ja võrgu vahel, sobitades pinge amplituudi ja faasinurga.

Pinge juhtimine: annab tagasisidet automaatsetele pingereguleerimissüsteemidele.

Miks valida meid?

Dahu järgib ärifilosoofiat "tehnoloogiapõhine, inimestele orienteeritud" ja on pühendunud tipptaseme saavutamisele. See filosoofia juhib pidevat innovatsiooni ja kõrgeimate kvaliteedikontrolli standardite järgimist.

Suurepärane tootekvaliteet: Dahu peab tootekvaliteeti ettevõtte elujõuks, kasutades täiustatud kodumaiseid tootmisseadmeid ja luues tervikliku juhtimissüsteemi kogu tootmisprotsessi vältel.

Tugev teadus- ja arendustegevuse võimekus ning innovatsioon: Dahu käib ajaga kaasas, kujundades oma tooteid nii, et need kohaneksid pidevalt muutuvate turunõuete ja tehnoloogiliste edusammudega.

Lai pingevahemik. Kasutades oma kogemusi trafode tootmisel 0,5 kV kuni 35 kV, pakub Dahu lahendusi paljudele rakendustele, alates madalpinge jaotusest kuni keskpinge sekundaarse ülekandeni.

Ohutu ja tõhus: iga pingetrafo on konstrueeritud vastavalt rahvusvahelistele ohutus- ja tõhususstandarditele, tagades usaldusväärse töö kriitilistes keskkondades.

Pingetrafo KKK (korduma kippuvad küsimused)

1. Mis vahe on pingetrafol (VT) ja voolutrafol (CT)?

Kuigi mõlemad on instrumenditrafod, teenivad need põhimõtteliselt erinevaid eesmärke. Voolutrafo on ette nähtud suure primaarvoolu vähendamiseks ohutuks, mõõdetavaks sekundaarvooluks, tavaliselt 5A või 1A. Selle primaarmähis on ühendatud toiteahelaga järjestikku. Seevastu pingetrafo on ette nähtud kõrge primaarpinge alandamiseks ohutuks, mõõdetavaks sekundaarpingeks, tavaliselt 110 V või 120 V. Selle primaarmähis on paralleelselt ühendatud faasi ja nulli või maandusega. Põhimõtteliselt mõõdavad CT-d voolu ja VT-d pinget. Õige trafo kasutamine ettenähtud rakenduseks on süsteemi ohutuse ja täpsuse jaoks kriitiline.

2. Kas pingetrafot saab kasutada nii mõõtmiseks kui ka kaitseks samas seadmes?

Jah, paljud kaasaegsed pingetrafod on konstrueeritud mitme sekundaarse südamiku või mähisega, et täita mõlemat funktsiooni samaaegselt. Näiteks võib ühel VT-l olla üks südamiku mähis suure täpsuse jaoks (nt klass 0.5), mis on mõeldud tulude mõõtmiseks, ja eraldi südamiku mähis suurema koormuse jaoks (nt klass 3P), mis on ette nähtud kaitsereleede toitmiseks. See kahefunktsiooniline disain on ruumisäästlik ja kompaktsetesse lülitusseadmetesse paigaldamiseks kulutõhus. Iga mähise saadaolevate täpsusklasside ja nimiväljundite kontrollimiseks on ülioluline kontrollida trafo andmeplaati ja andmelehte.

3. Milliseid kriitilisi tegureid tuleb arvestada, kui valite konkreetse rakenduse jaoks pingetrafo?

Õige pingetrafo valimine hõlmab mitme peamise parameetri hoolikat analüüsi. Esiteks, süsteemi pinge: trafo nimiprimaarpinge peab vastama süsteemi nimitööpingele või ületama seda. Teiseks, rakenduse eesmärk: määrake, kas see on mõeldud mõõtmiseks (nõuab suurt täpsust, nagu 0,2 või 0,5) või kaitset (nõuab klasse nagu 3P või 6P). Kolmandaks Connected Burden: Arvutage kõigi sekundaarahelaga ühendatud seadmete (arvestid, releed) kogu VA tarbimine; VT nimivõimsus peab selle täpsuse säilitamiseks olema sellest kogukoormusest suurem. Neljandaks, paigalduskeskkond. Otsustage, kas on vaja sise- (kuiv, puhas) või väli (ilmastikukindel) mudelit, võttes arvesse selliseid tegureid nagu niiskus, saaste ja ümbritseva õhu temperatuur. Lõpuks veenduge, et isolatsioonitase (võimsuse sagedus ja impulsi vastupidavuspinge) on süsteemi veataseme ja liigpinge tingimuste jaoks sobiv.
