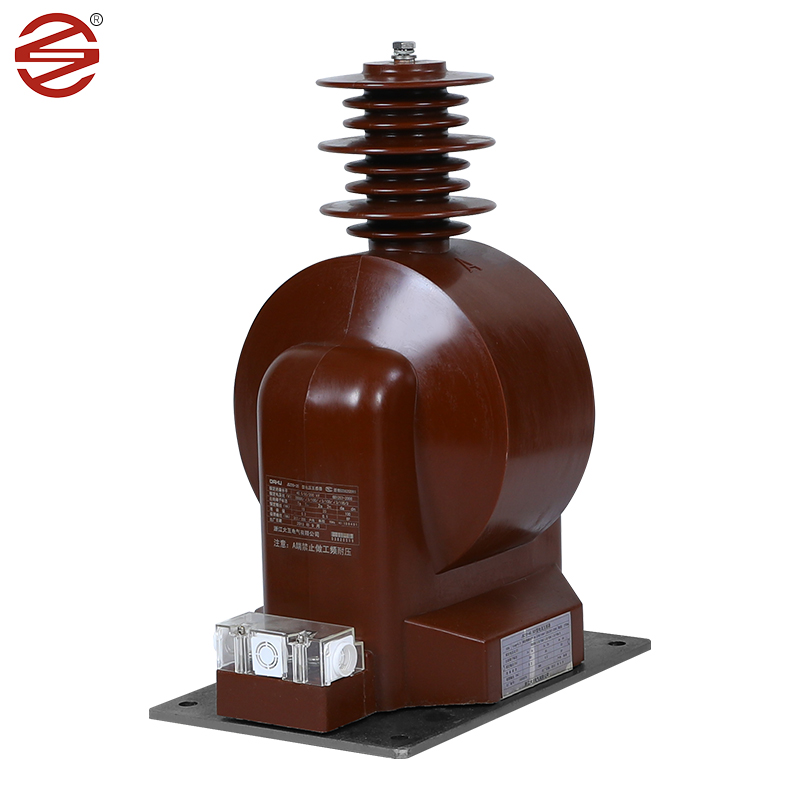

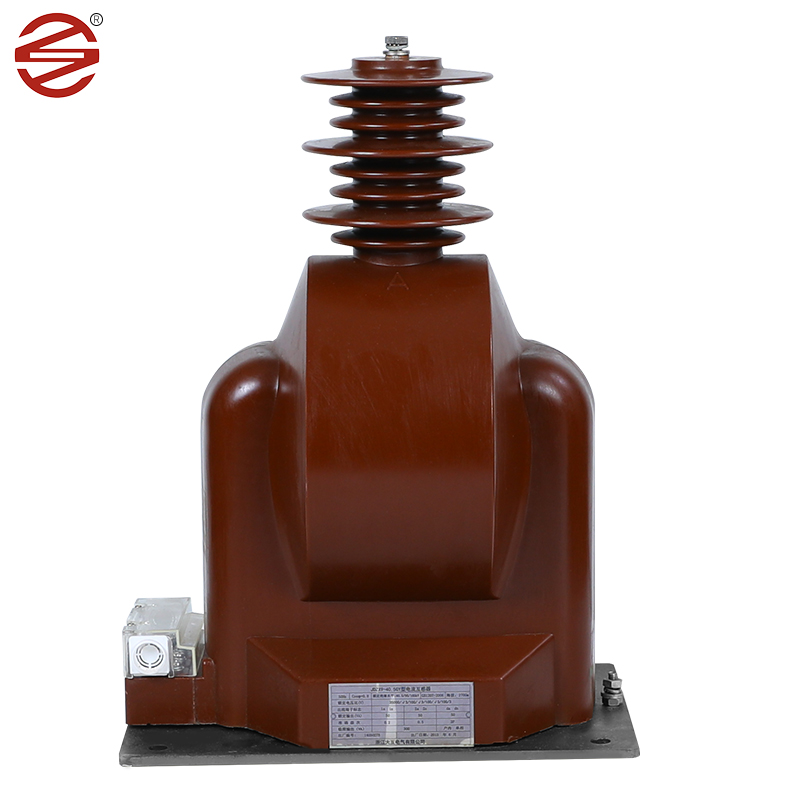

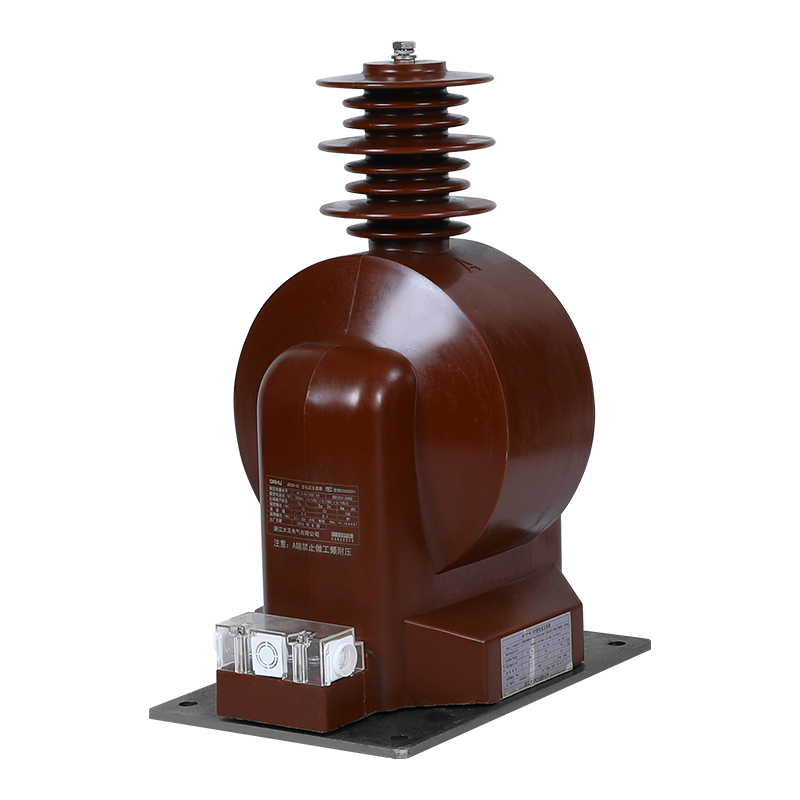

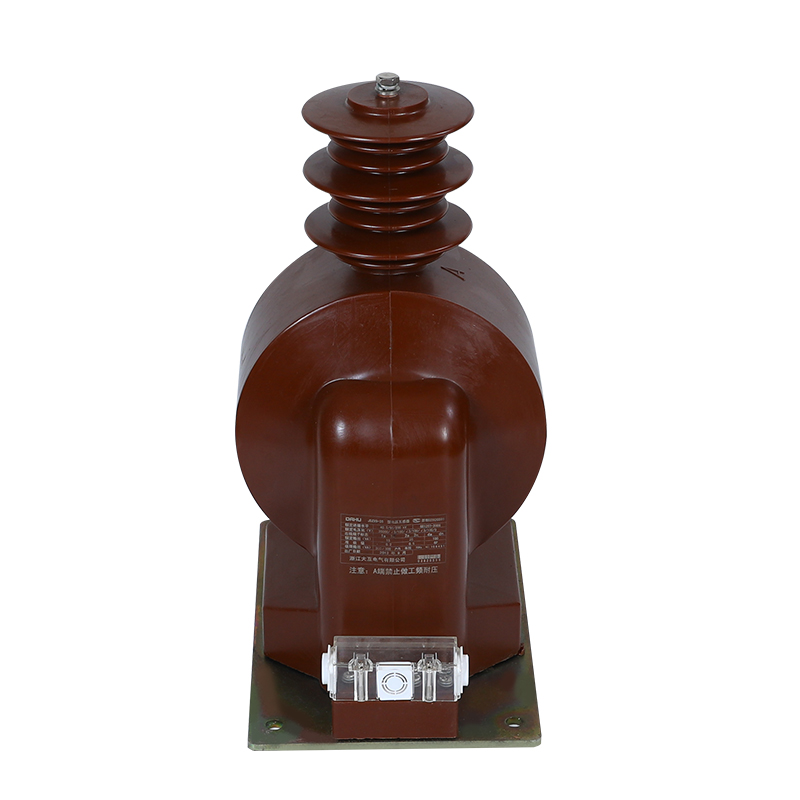

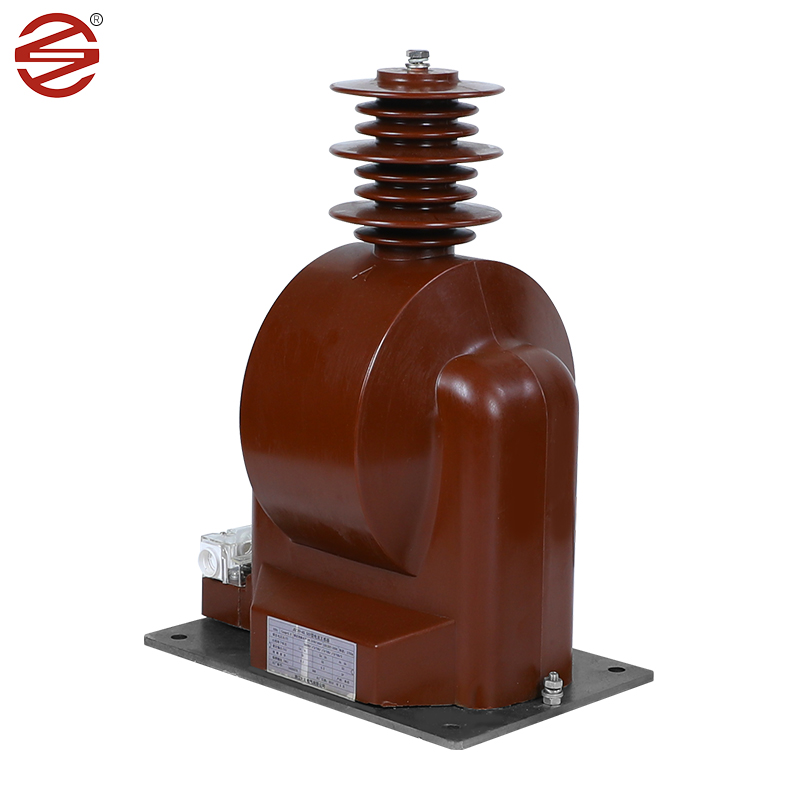

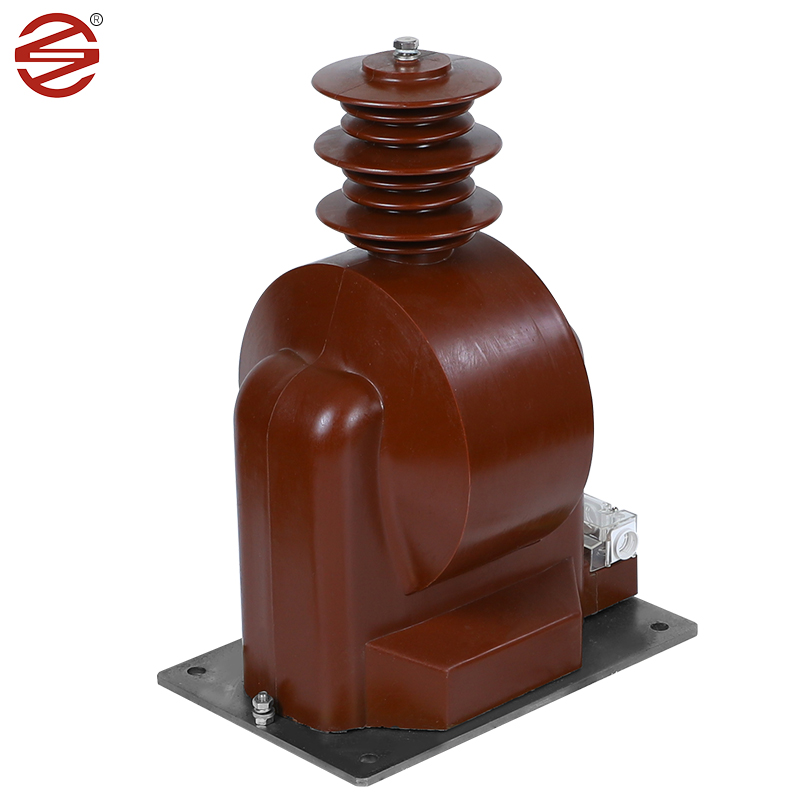

36kV pingetrafo

Dahu Electricu toodetud 36kV pingetrafo on sisemise lüliti kappide oluline komponent, mängides tänapäevastes elektrisüsteemides üliolulist rolli. See mitte ainult ei mõõda pinget, vaid täidab ka olulisi ülesandeid, näiteks elektrienergia jälgimine ja kaitsereleede sujuva töö tagamine nii ühefaasilistes kui ka kolmefaasilistes vahelduvvoolu süsteemides.

Saada päring

Tootekirjeldus

Toote sissejuhatus

Külma veeretatud räni terasest leheküljed: oma suurepäraste magnetiliste omaduste tõttu kasutatakse seda laialdaselt 36kV pingetrafo tuumamaterjalina energiatööstuses. Külma rullikuga räni terasest lehed on kõrge läbilaskvuse ja madala südamiku kadude omadused, mis muudab selle suurepärase energiaülekande jõudluse. Nad on võimelised tõhusalt läbi viima magnetvälju, teisendama elektrienergiat magnetiliseks energiaks ja edastama selle teistele elektriseadmetele.

Epoksüvaik: epoksüvaik on laialt kasutatav materjal, millel on suurepärased dielektrilised omadused ja mehaaniline tugevus. Eriti sobib 36kV pingetrafo primaar isolatsioonimaterjalina. Epoksüvaikude dielektrilised omadused viitavad nende võimele vastu seista pingevoolule, mis on hädavajalik elektriseadmete ohutu ja tõhusa toimimise tagamiseks. Kõrge dielektrilise tugevuse tõttu taluvad epoksüvaigud kõrge pingetaset ilma lagunemata, muutes need ideaalseks pinge trafo isolatsiooniks.

Lisaks dielektrilistele omadustele pakub epoksüvaik ka erakordset mehaanilist tugevust. Sellel on kõrge tõmbetugevus, mis tähendab, et see talub olulist mehaanilist stressi ilma deformeerumise või purunemiseta. See muudab selle väga usaldusväärseks pingetrafode sisemiste komponentide kaitsmisel väliste jõudude ja vibratsioonide eest.

Epoksia valamine on vormisse valatud epoksüvaik, et tagada pingetrafo jaoks usaldusväärne isolatsioon. Valamisprotsess tagab ühtlase ja sujuva isolatsioonikihi, mis takistab tõhusalt elektrilist lagunemist ja leket. Lisaks blokeerib isolatsioon ka niiskust, tolmu, kemikaale ja muid keskkonnategureid, suurendades veelgi sisemiste komponentide kaitset. See tootmismeetod tagab valandite kvaliteedi ja usaldusväärsuse, muutes selle üheks energiatarbimise isolatsioonimaterjaliks energiatööstuses.

Vask: vaskjuhte kasutatakse tavaliselt mähiste jaoks 36kV pingetrafo. Need materjalid pakuvad suurt elektrijuhtivust ja mehaanilist vastupidavust, võimaldades voolu signaalide tõhusat ülekandumist, taludes samal ajal tööpingeid.

Toote paremus

Meie kruvide ja alumise plaadi tooteplaatimine ulatub 8um/min, mis on rohkem niiskuskindel ja roostekindel. Läike on parem.

1.	Rakendus	Mõõtmine
2.	1nstallimine	Siseruumides
3.	Ehitamine	Kuiv tüüp epoksüvaik valatud
4.	Isolatsioon	Valavaik
5.	Faasi arv	Üksik-
6.	Hinnatud sagedus	50 Hz
7.	Süsteemi primaarne nimivool	33 kV faasi faasi
8.	Maksimaalne süsteemi pinge	36 kV faasi faasi
9.	Systeni maandus	Tõhusalt maaga
10.	Põhiline isolatsioonitase (1,2/50 U Sec.	170 kV
11.	Võimsuse sagedus talub pinget (1 min.50 Hz)	70 kV
12. 13.	Suhe: 11KV söötur Alg-	400/5A Üksik mähis
14.	Teisene	Üksik mähis
15.	Accuraoy klass	0,2/0,2S mõõtmiseks
16.	Koormus a) Mõõtmiseks	10-15 VA
17.	Lühiajaline praegune hinnang	Vähemalt 80 KA 1 sekundi eest
18.	Laiendatud Curent'i reiting	120%nimivoolust
19.	Pugemiskaugus	30 mm/kV (minimaalne)
20.	Standard	Kujundus, tootmine, testimine, paigaldamine ja jõudlus peab olema kooskõlas IEC 61869-1 ja IEC uusimad väljaanded 61869-2
