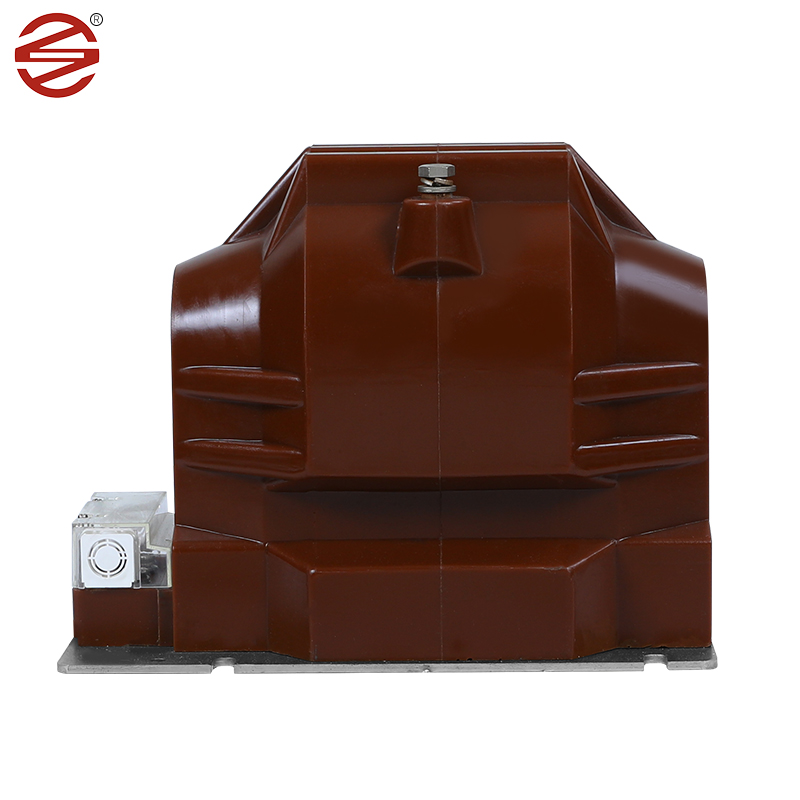

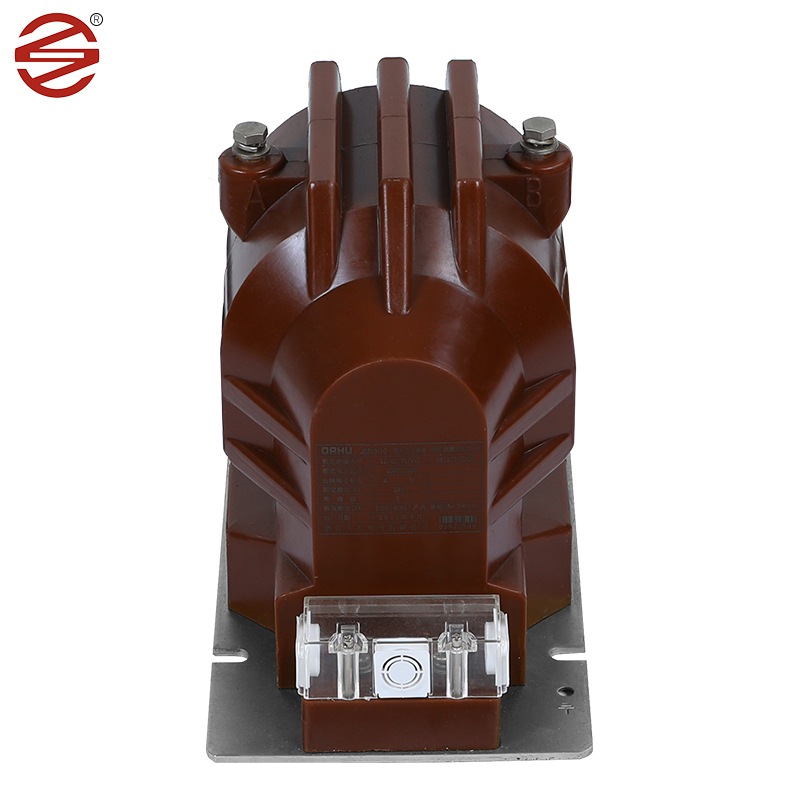

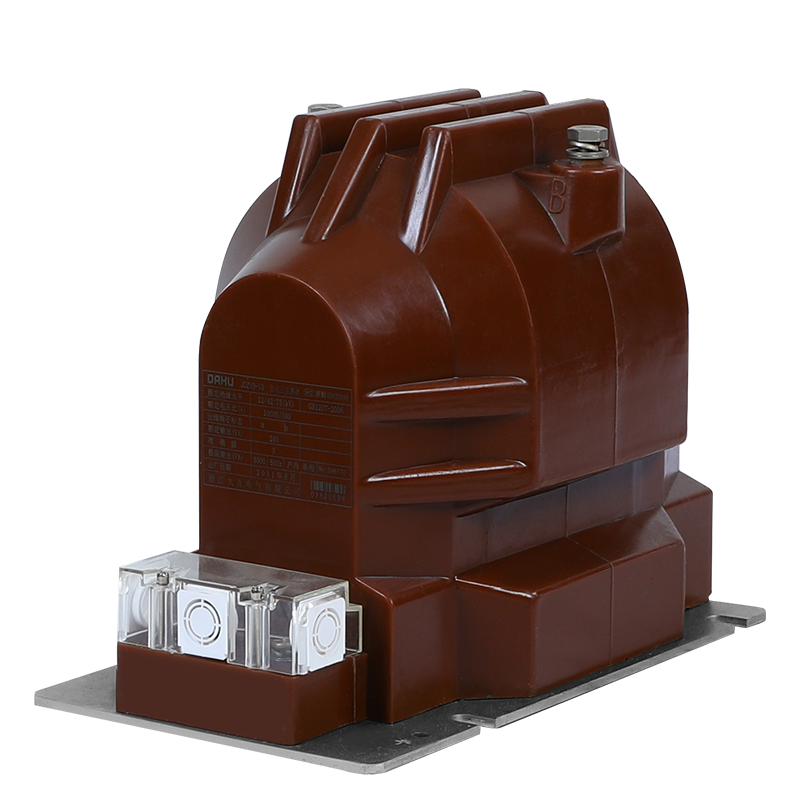

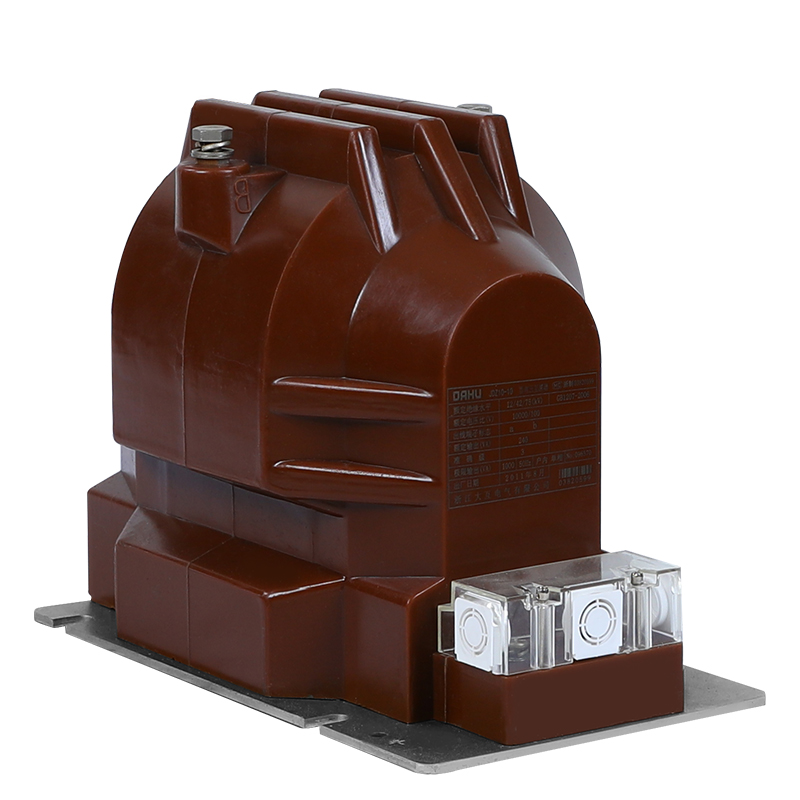

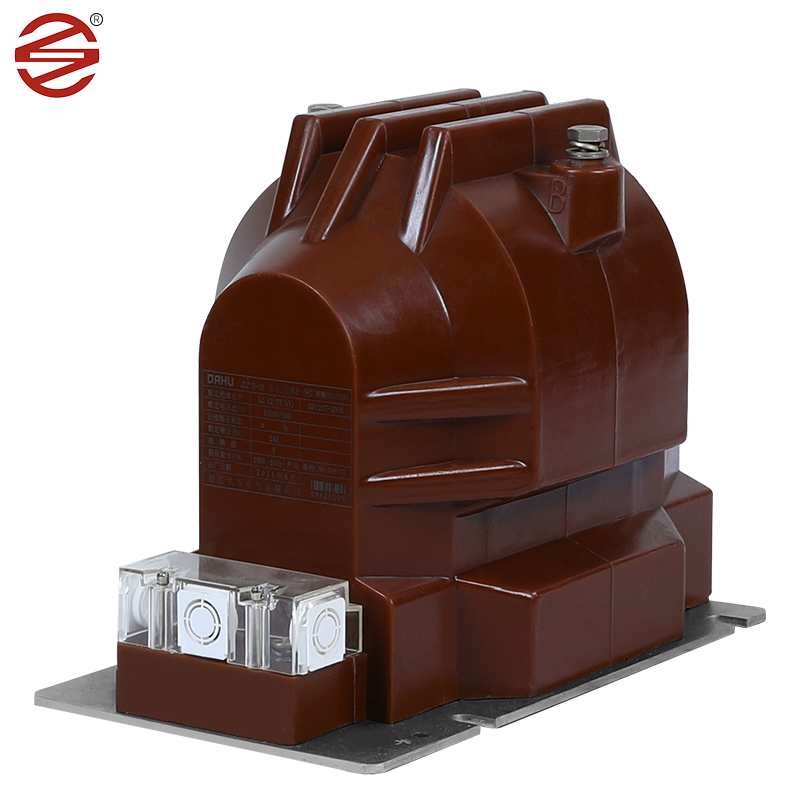

11kv pingetrafo

DAHU Electricu toodetud 11kV pingetrafo on seade, mis mängib võtmerolli siseruumides jaotusseadmetes, pakkudes võimsa lahenduse voolu mõõtmiseks, elektrienergia jälgimiseks ja kaitsereleedeks ühe- ja kolmefaasilistes vahelduvvoolusüsteemides. Need süsteemid töötavad sujuvalt sagedusel 50 Hz või 60 Hz, täites laia valikut elektrilisi nõudeid kuni 12 kV seadmete pingetele. 11kV pingetrafo disain ja funktsionaalsus muudavad selle elektrisüsteemi lahutamatuks osaks. See suudab täpselt mõõta voolu, jälgida elektrienergia tarbimist ja pakkuda kaitset elektrisüsteemi rikke korral. Kasutades 11kV pingetrafot, saavad kasutajad jälgida reaalajas elektrisüsteemi tööseisundit ning võtta õigeaegselt kasutusele vajalikud meetmed, et tagada süsteemi ohutu ja stabiilne töö.

Saada päring

Tootekirjeldus

Külmvaltsitud räniteraslehed: 11kV pingetrafo kasutab südamikuna tavaliselt külmvaltsitud räniteraslehti. Need materjalid on külmvaltsitud ja neil on suurepärased magnetilised omadused, nagu suur läbilaskvus ja väike südamikukadu, mis muudab need ideaalseks voolutrafode jaoks. Kasutades südamikumaterjalina külmvaltsitud räniterasest lehte, saab voolutrafo saavutada tõhusa energiaülekande, parandades seeläbi süsteemi tõhusust. Võrreldes teiste materjalidega on külmvaltsitud räniteraslehtedel väiksemad hüstereesisilmused ja magnetiseerimiskaod, mis tähendab vähem energiaraiskamist ja väiksemat energiatarbimist.

Epoksüvaik: Epoksüvaigul on suurepärased dielektrilised omadused ja mehaaniline tugevus, see on 11kV pingetrafo isolatsioonimaterjali esimene valik. Epoksiidvalandid pakuvad usaldusväärset isolatsiooni, mis kaitseb sisemisi komponente elektriliste rikete ja keskkonnategurite eest.

Vask: vaskjuhte kasutatakse tavaliselt 11kV pingetrafo mähistes. Need materjalid pakuvad suurt elektrijuhtivust ja mehaanilist vastupidavust, võimaldades voolusignaale tõhusalt edastada, taludes samal ajal tööpingeid.

Materjal (epoksüvaik): 11 kV pingetrafos kasutatakse epoksüvaigust valmistatud korpuseid, millel on suurepärased isolatsiooniomadused ja mis võivad vooluahela ohutuks tööks ära hoida voolu või pinge ristumise. Samuti on see vastupidav kõrgetele temperatuuridele ja korrosioonile ning sellel on hea tihendusvõime vee- ja niiskuskindlaks. Epoksütrafod on õlitrafodega võrreldes kergemad ning neid on lihtsam paigaldada ja hooldada.

Toote paremus

Meie kruvide ja põhjaplaadi katmine ulatub 8 um/min, mis on niiskus- ja roostekindlam. Läige on parem.

1.	Rakendus	Mõõtmine
2.	Paigaldamine	Siseruumides.
3.	Isolatsioon	Valatud vaik
4.	Tüüp	Pinge induktsioon
5.	Ehitus	Kuiv tüüp Epoxy Resin Cast
6.	Faaside arv	Üks faas (1 komplekt = 3 nr)
7.	Sagedus	50 Hz
8.	Paigaldamine Paigaldatud	Toetus tugipukkkonstruktsioonile
9.	Süsteemi esmane nimipinge	11 kV (faasist faasini)
10.	Süsteemi esmane maksimaalne pinge	12 kV (faasist faasini)
11.	Süsteemi maalased	Tõhusalt maandatud
12.	Põhiisolatsioon (impulsitaluvus Pinge)	75 kV
13.	Võimsussageduse taluvuspinge	28 kV
14.	Primaarmähise neutraalne ots, jaoks otseühendus maapinnaga	Isoleeritud, et taluda 10 kV pinget madala sagedusega test.
15.	Sekundaarse mähise tüüp	Ühekordne mähis
16.	Ümberkujundamise suhe	11 kV//3/0,11 kV/3
17.	Roomamise kaugus	25 mm/kV (minimaalne)
18.	Hinnatud sekundaarne koormus	7,5 kuni 10 VA
19.	Pinge piirtegur	1,2 pidev ja 1,5 30 sekundit
20.	Täpsusklass	0,2 mõõtmiseks.
21.	Standard	Projekteerimine, tootmine, testimine, paigaldus ja Toimivus peab vastama viimasele standardite IEC 61869-1 ja IEC 61869-3 väljaanded.
