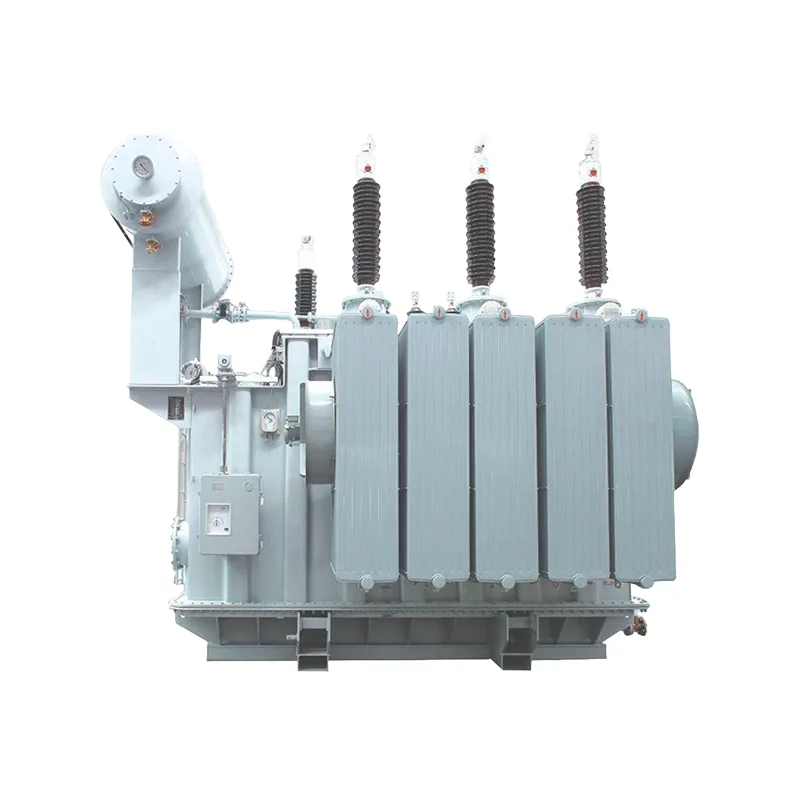

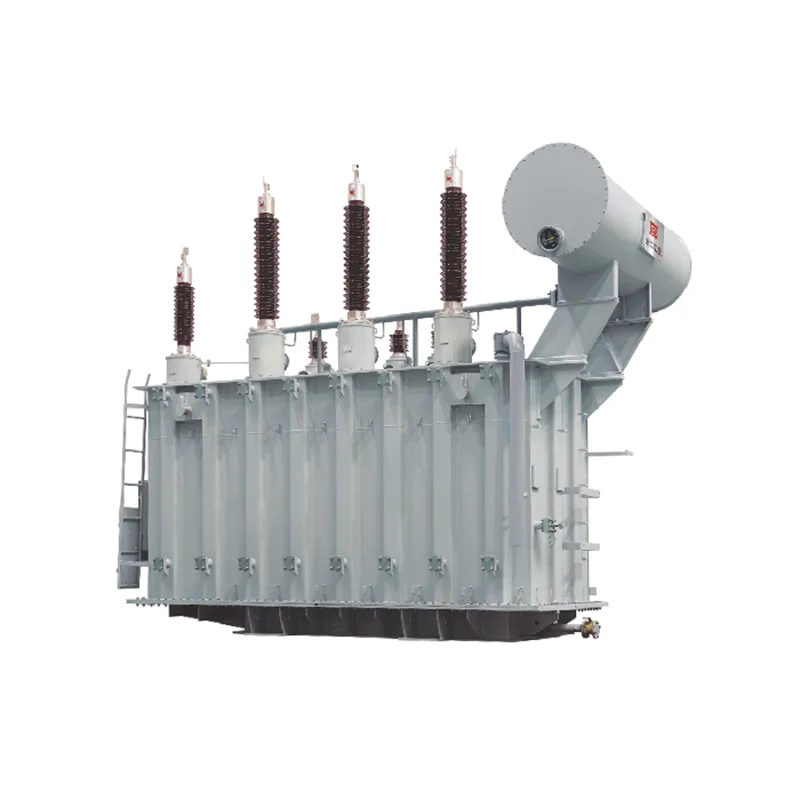

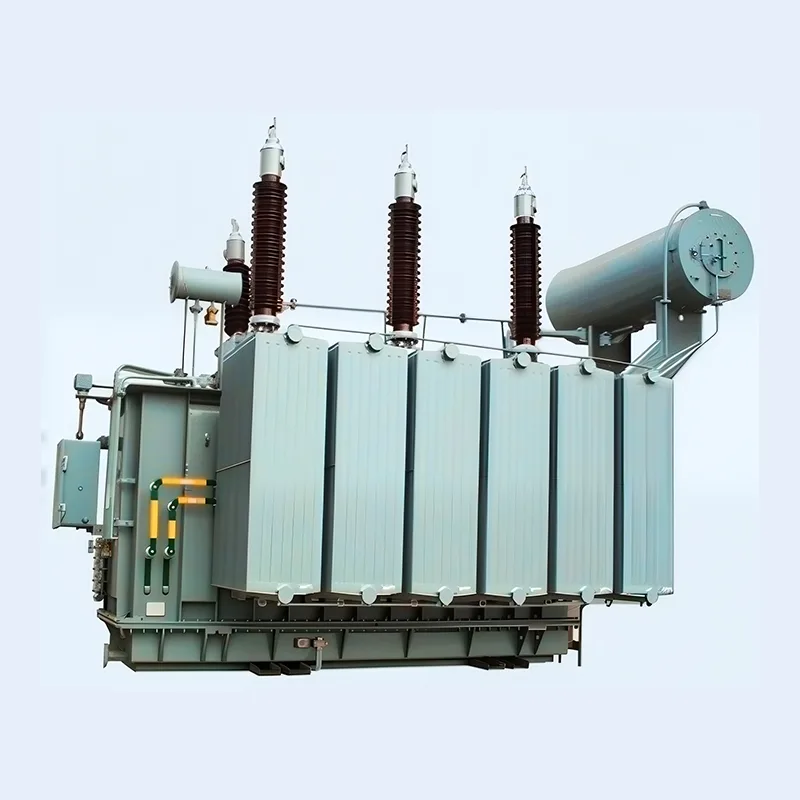

110KV õlisse sukeldatud jõutrafo

Dahu Electric on professionaalne 110KV õliga sukeldatud jõutrafode tootja ja tarnija Hiinas. See toode on väga stabiilne, kulutõhus ja töökindel ning sobib nii elektrijaamadele, alajaamadele kui ka suurtele tööstus-, kaevandus- ja naftakeemiaettevõtetele.

Saada päring

Tootekirjeldus

Toote üksikasjad

1. Kõrgsurvetrafo, kasutage Jaapani Toshiba analüüsitarkvara ja meie ettevõtte ainulaadseid arvutus- ja valideerimisprotseduure. Toote toimivuse tagamiseks projekteerime ja testime 110KV õliga sukeldatud jõutrafo südamikku, mähist, masina korpust, pliitraati, õlipaaki ja muid masina osi.

2. Meie toode SSZ11-40000/110 on läbinud riikliku trafo kvaliteedi järelevalve- ja kontrollikeskuse lühise kandevõime ja kõik rutiinsed tüübikatsed.

3. Sellel tootel on stabiilsuse, ökonoomsuse, töökindluse ja keskkonnakaitse omadused ning see sobib elektrijaamadele, alajaamadele ja suurtele tööstus-, kaevandus- ja naftakeemiaettevõtetele.

Toote eelised

1 、 Täielikult suletud ja isoleeritud konstruktsioon võib tagada inimese turvalisuse.

2, ökonoomne ja tõhus, et vähendada võrgu kadu ja tegevuskulusid.

3、110KV õlisse sukeldatud jõutrafot ei kasutata mitte ainult ringvõrgu, vaid ka terminali jaoks.

4 、 Väike kadu, madal müratase, suurepärane jõudlus.

5 、 Madal temperatuur, ülekoormusvõime.

6、Transformer võtab vastu spetsiaalse struktuuri ja selle silmapaistvad eelised on kõrge kvaliteet.

Tehniline parameeter

6300kVA~120000kVA kahe mähisega trafo NVTC-ga

Nimivõimsus (kVA)	Nimipinge ja väljalülitusvahemik			Vektor rühm	Ei-loa halb vool (%)	Impedantsi pinge (%)	Kaod tühikäigul (kW)	Koormuskadude kohta (kW)
Nimivõimsus (kVA)	Kõrge hääl	Koputusvahemik	Madal pinge	Vektor rühm	Ei-loa halb vool (%)	Impedantsi pinge (%)	Kaod tühikäigul (kW)	Koormuskadude kohta (kW)
6300	110 121	*2x2,5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300kVA~100000kVA kolme mähisega trafo NVTC-ga

Hinnatud mahutavus (kVA)	Nimipinge ja väljalülitusvahemik			Vektor GROA	No-lond curret (%)	Takistuspinge (%)		koormuseta kaotused (kW)	Koorma peal kaotused (kW)
Hinnatud mahutavus (kVA)	Kõrgepinge	Keskpinge	Madal pinge	Vektor GROA	No-lond curret (%)	Astuge üles	Astu maha	koormuseta kaotused (kW)	Koorma peal kaotused (kW)
6300	110=2* 2,5%,121 *2x2,5%	35,38,5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17,5-18,5 HV-LV:10,5 MV~LV: 6,5	HV-MV:10,5 HV-LV: 17,5-18,5 MV-LV: 6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300kVA~100000kVA kahe mähisega trafo koos OLTC-ga

Hinnatud mahutavus (kVA)	Nimipinge ja väljalaskevahemik			Vektor rühm	No-oad praegune (%)	Impedantsi pinge (%)	Kaotuseta kahjud (kW)		Koormuskadude kohta (kW)
	Highveitage	Koputusvahemik	Madal pinge0
6300	110	*8x 1,25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300kVA~100000kVA kolme mähisega trafo koos OLTC-ga

Hinnatud mahutavus (kVA)	Nimipinge ja väljalülitusvahemik			Vektor rühm.p	koormuseta praegune (%)	Impedantsi pinge (%)	koormuseta kaotused (kW)	Koorma peal kaotused (kW)
Hinnatud mahutavus (kVA)	Highvcitage	Keskmine pinge	Madal pinge	Vektor rühm.p	koormuseta praegune (%)	Impedantsi pinge (%)	koormuseta kaotused (kW)	Koorma peal kaotused (kW)
6300	110±8x 12,5%	35,37.38,5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV:10,5 HV-LV: 17,5-18,5 MV-LV: 6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
