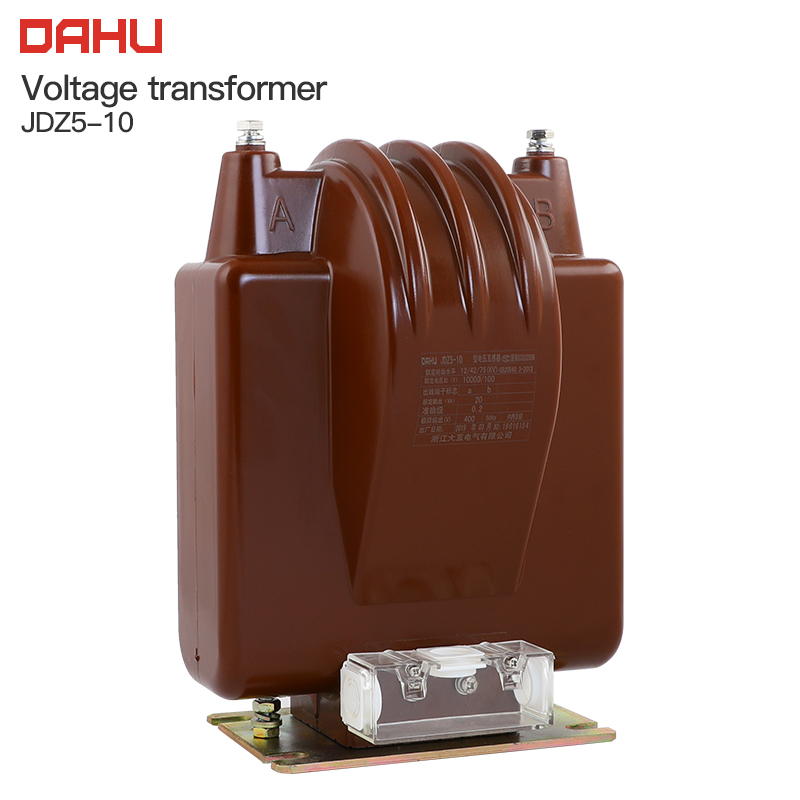

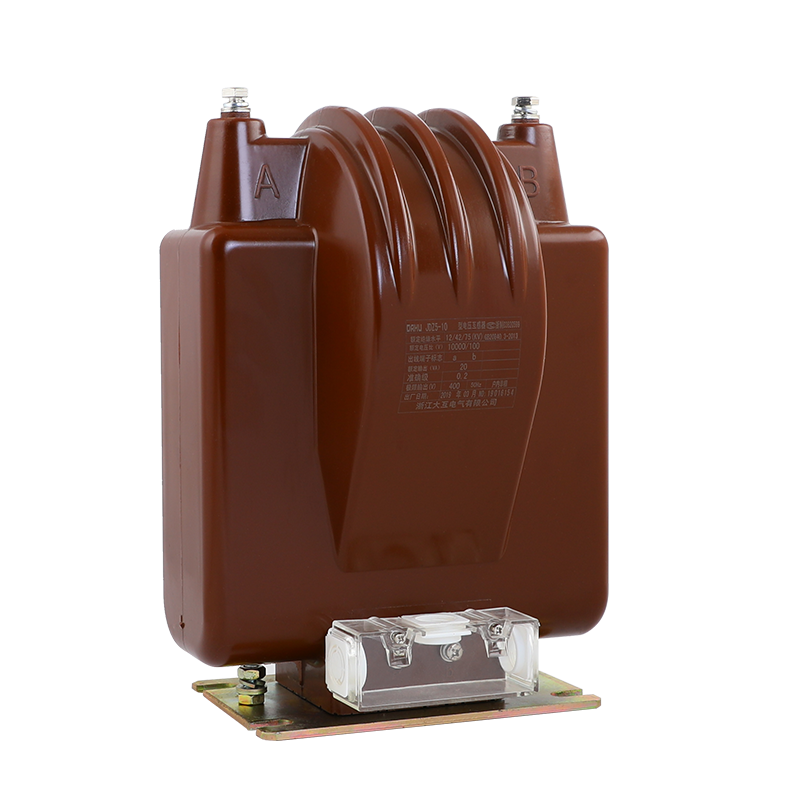

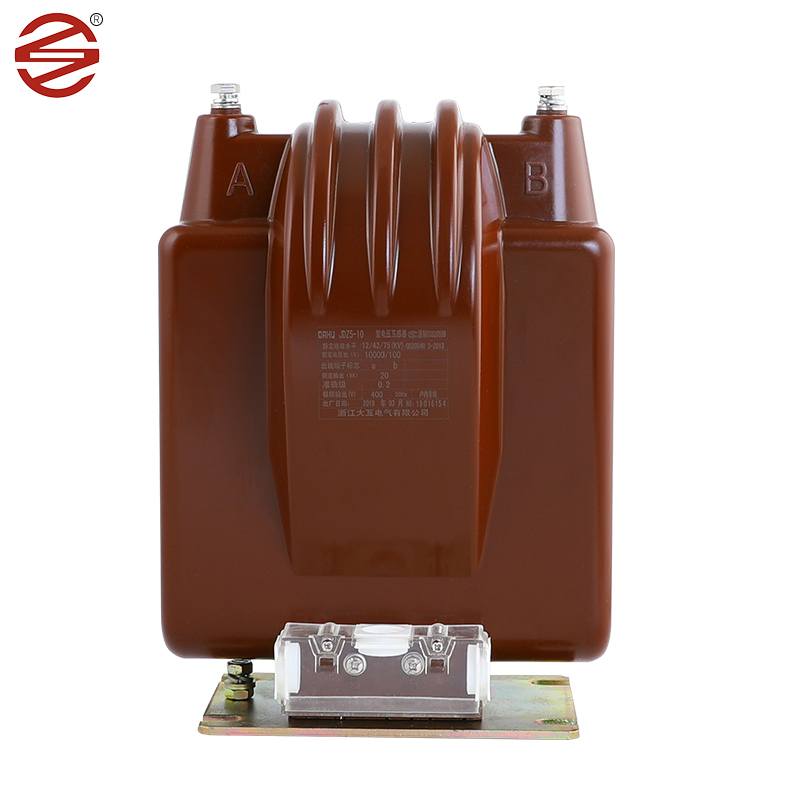

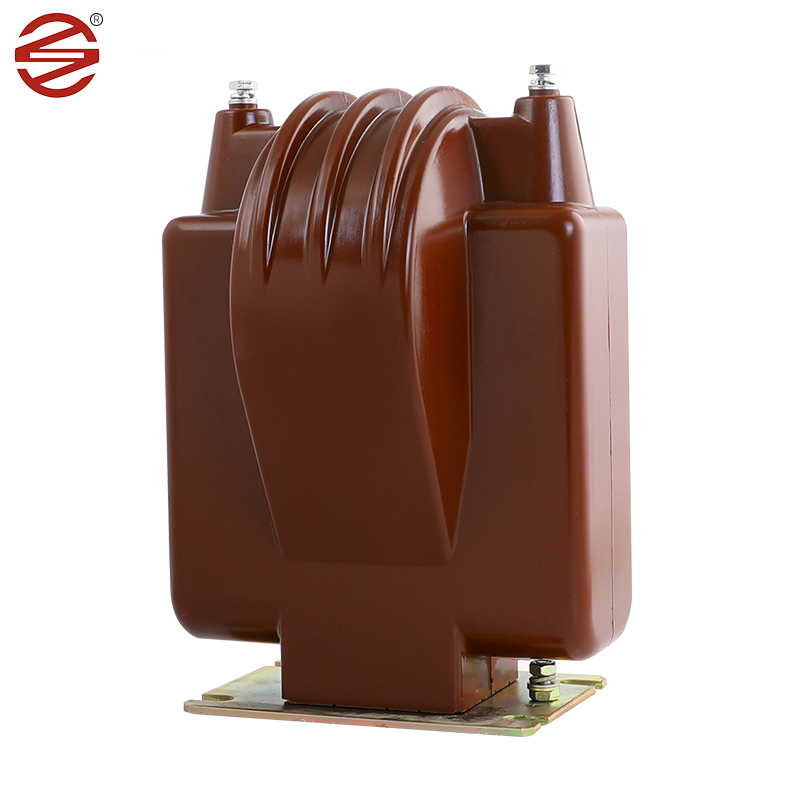

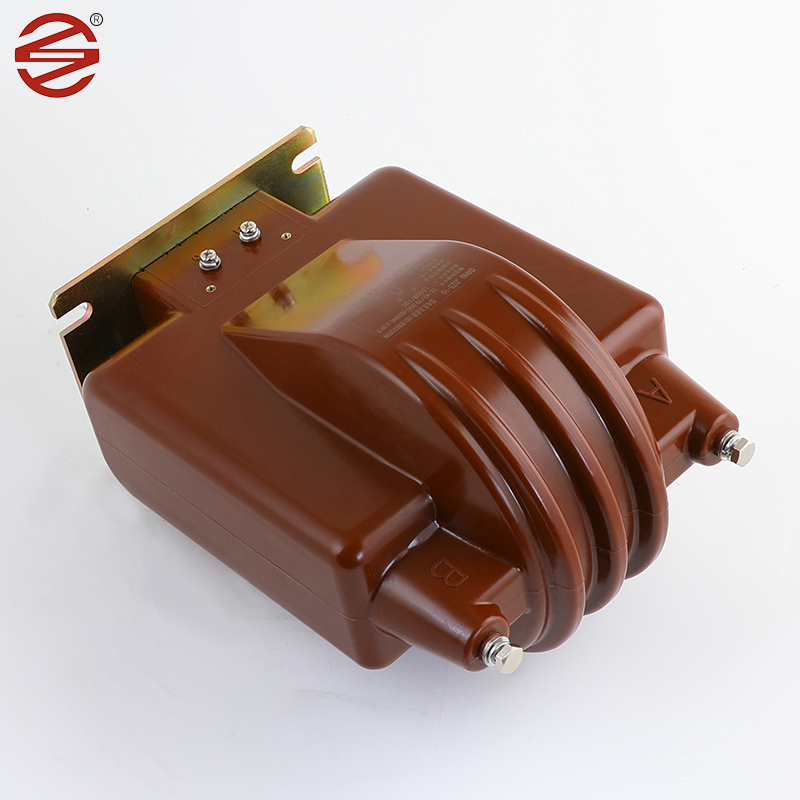

11 kV pt

Dahu Electricu tehtud 11 kV Pt on siseruumides asuvas lüliti kapis asendamatu komponent ning ühefaasiliste ja kolmefaasiliste vahelduvvoolusüsteemide pinge mõõtmise, energiaseire ja kaitsereleede selgroog. Selle vastupidav disain ja täpne funktsionaalsus muudavad selle oluliseks elemendiks elektritoimingute ohutuse ja tõhususe tagamisel.

Saada päring

Tootekirjeldus

Külma veeretatud räni terasest lehed: kasutatud tuumamaterjalina 11kV PT-s. Need lehed on külmad ja neil on erakordsed magnetilised omadused, sealhulgas kõrge läbilaskvus ja madala südamiku kadu. Need omadused muudavad need pingetrafode jaoks hästi sobivaks.

Kasutades südamiku materjalina külma rullitud räni terasest lehti, saab pingetrafo saavutada tõhusa energiaülekande, suurendades seeläbi süsteemi üldist efektiivsust. Võrreldes alternatiivsete materjalidega on külma rullikuga räni terasest lehed madalamad hüstereesi silmused ja magnetiseerimiskaod, mille tulemuseks on vähenenud energiajäätmed ja väiksem energiatarve.

Epoksüvaik: epoksüvaigul on suurepärased dielektrilised omadused ja mehaaniline tugevus, see on 11kV PT isolatsioonimaterjali esimene valik. Epoksia valandid pakuvad usaldusväärset isolatsiooni, mis kaitseb sisemisi komponente elektriliste lagunemise ja keskkonnategurite eest.

Vask: vaskjuhte kasutatakse tavaliselt mähiste jaoks 11kV Pt. Need materjalid pakuvad suurt elektrijuhtivust ja mehaanilist vastupidavust, võimaldades pingesignaalide tõhusat ülekandumist, taludes samas tööpingeid.

Materjal (epoksüvaik): 11 kV Pt kasutavad epoksüvaigust valmistatud korpuseid, millel on suurepärased isolatsiooniomadused ja mis võib takistada vooluahela ohutuks tööks voolu või pinget. See on vastupidav ka kõrgele temperatuurile ja korrosioonile ning sellel on hea tihendus jõudlus veekindlate ja niiskuskindlate võimaluste jaoks. Epoksütrafod on kergemad ja hõlpsamini paigaldatavad ja hooldatavad võrreldes õlipiimaga trafodega.

11 kV PT paremus

Meie kruvide ja alumise plaadi tooteplaatimine ulatub 8um/min, mis on rohkem niiskuskindel ja roostekindel. Läike on parem.

1.	Rakendus	Mõõtmine
2.	Paigaldus	Siseruumides.
3.	Isolatsioon	Valavaik
4.	Tüüp	Pinge induktsioon
5.	Ehitamine	Kuiv tüüp epoksüvaik valatud
6.	Faasi arv	Singe faas (1 komplekt = 3 nos)
7.	Sagedus	50 Hz
8.	Paigaldatud paigaldatud	Toetamine mähise struktuurile paigaldatud
9.	Süsteemi primaarne nimivool	11 kV (faas kuni faas)
10.	Süsteemi primaarne maksimaalne pinge	12 kV (faas kuni faas)
11.	Süsteemi maakerad	Tõhusalt maaga
12.	Põhiline isolatsioon (impulss talub Pinge)	75 kV
13.	Võimsuse sagedus talub pinget	28 kV
14.	Primaarse mähise neutraalne lõpp otsene ühendus maaga	Isoleeritud, et taluda 10 kV Madala sageduse test.
15.	Teisese mähise tüüp	Üksik mähis
16.	Muundumissuhe	11 kV // 3/0,11 kV/3
17.	Pugemiskaugus	25mm/kV (minimaalne)
18.	Hinnatud teisene koormus	7,5 kuni 10 VA
19.	Pingepiirangitegur	1,2 pidev ja 1,5 30 sekundit
20.	Täpsusklass	0,2 mõõtmiseks.
21.	Standard	Kujundus, tootmine, testimine, paigaldamine ja paigaldamine Etendus peab olema vastavalt uusimale IEC 61869-1 & IEC 61869-3 väljaanded.
